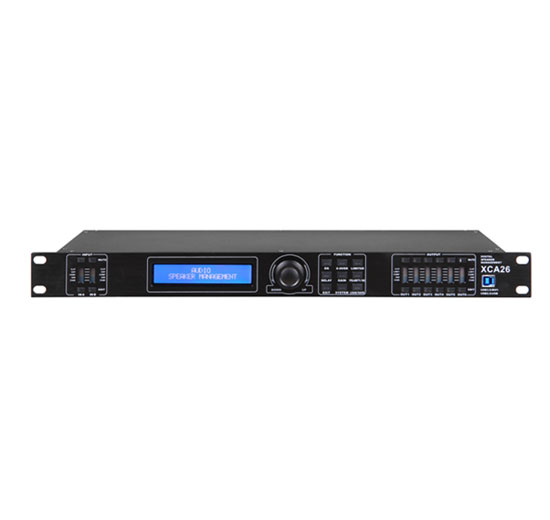

处理器
产品详细介绍
功能特点：
96KHz采样频率，32-bit DSP处理器，24-bit A/D及D/A转换；
有2输入4输出、有2输入6输出、有2输入8输出、有3输入6输出、有4输入6输出、有4输入8输出多种型号选择，可灵活组合多种分频模式，高、低通分频点均可达20Hz～20KHz；
可通过USB,WIFI,RS485，INTERNET互联网连接电脑；

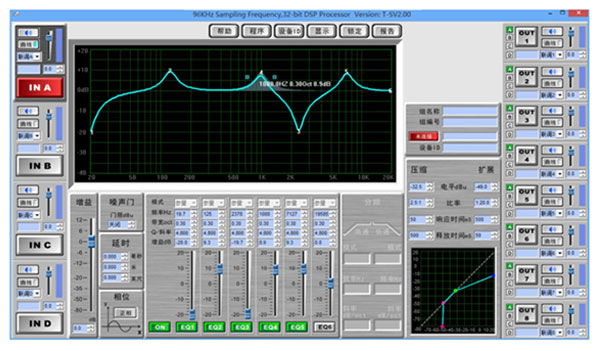

直接用面板的功能键和拔轮进行功能设置或是连接电脑通过PC控制软件来控制，均十分方便、直观和简洁；
单机可存储30种用户程序；
可通过面板的SYSTEM按键来设定密码锁定面板控制功能，以防止参数被修改；
每个输入和输出均有6段独立的参量均衡，调节增益范围可达±20dB，同时输出通道的均衡还可选择Lo-shelf和Hi-shelf两种斜坡方式；
2×24 LCD蓝色背光显示功能设置，6段LED显示输入/输出的精确数字电平表、哑音及编辑状态；
每个输入和输出均有延时和相位控制及哑音设置，延时最长可达1000ms，延时单位可选择毫秒(ms)、米(m)、英尺(ft)三种；
输出通道还可控制增益、压限及选择输入通道信号，并能将某通道的所有参数复制到另外一个通道并能进行联动控制；
可以通过USB接口或RS485接口连接中控来控制矩阵和通道的哑音
可以分功能锁定，实现数据保密
输入通道可调噪声门
可通过WIFI连接电脑,并能通过互联网实现远程控制
|
技术参数 |
|
|
|
|
|
|
|
型号 |
XCA24 |
XCA26 |
XCA28 |
XCA36 |
XCA46 |
XCA48 |
|
输入通道及插座 |
2路XLR母卡侬座 |
2路XLR母卡侬座 |
2路XLR母卡侬座 |
3路XLR母卡侬座 |
4路XLR母卡侬座 |
4路XLR母卡侬座 |
|
输出通道及插座 |
4路XLR公卡侬座 |
6路XLR公卡侬座 |
8路XLR公卡侬座 |
6路XLR公卡侬座 |
6路XLR公卡侬座 |
8路XLR公卡侬座 |
|
输入阻抗 |
平衡：20KΩ |
|
|
|
|
|
|
输出阻抗 |
平衡：100Ω |
|
|
|
|
|
|
PC接口 |
面板1个USB接口、后板2个RS485接口(RJ-45座) |
|
|
| ||
|
共模拟制比 |
>78dB(1KHz) |
|
|
|
|
|
|
输入范围 |
≤+25dBu |
|
|
|
|
|
|
频率响应 |
20Hz-20KHz(-0.5dB) |
|
|
|
| |
|
信噪比 |
>118dB |
|
|
|
|
|
|
失真度 |
<0.002% OUTPUT=0dBu/1KHz |
|
|
|
| |
|
通道分离度 |
>88dB(1KHz) |
|
|
|
|
|
|
输入通道功能 |
|
|
|
|
| |
|
输入哑音 |
每个通道设立单独哑音控制 |
|
|
|
| |
|
输入音量 |
调节范围：-80dB-+12dB、步距为0.2dB |
|
|
| ||
|
输入延时 |
每个输入通道有单独延时控制，调节范围0-1000ms，小于10ms，步距为21us；10ms-20ms,步距为84us；大于20ms，步距为0.5ms | |||||
|
输入相位 |
同相(+) 或反相 (-) |
|
|
|
| |
|
输入均衡 |
每输入通道设6个参量均衡，在Parameter下调整参数为：中心频率点：20Hz-20KHz、共239个频点 带宽：0.05oct-3oct、步距为0.05oct 增益：-20dB-+20dB、步距为0.1dB | |||||
|
输入压缩 |
门限值:-40dBu~+20dBu、步距为0.5dBu; 压缩比：1.0:1~20:1 小于2.0:1时，步距为0.1 大于2.0:1时，步距为0.5； 响应时间：.3mS~200mS,小于1mS,步距为0.1mS 大于1mS,步距为1mS 释放时间：50mS~5000mS 步距为1mS | |||||
|
输入扩展 |
门限值:-40dBu~+20dBu、步距为0.5dBu; 扩展比：1:1.0~1:20 小于1:20时，步距为0.1 大于1:2.0时，步距为0.5； 响应时间：50mS~500mS,步距为1mS 释放时间：0.3mS~200mS 小于1mS,步距为0.1mS 大于1mS,步距为1mS | |||||
|
输出通道功能 |
|
|
|
|
| |
|
输出哑音 |
每个通道设立单独哑音控制 |
|
|
|
| |
|
输入选择 |
每个输出通道可单独选择不同的输入通道，也可以选择输入通道的任意组合 |
| ||||
|
输出增益 |
调节范围：-80dB-+12dB、步距为0.2dB |
|
|
| ||
|
输出延时 |
每个输入通道有单独延时控制，调节范围0-1000ms，小于10ms，步距为21us；10ms-20ms,步距为84us；大于20ms，步距为0.5ms | |||||
|
输出相位 |
同相(+) 或反相 (-) |
|
|
|
| |
|
分频器设置 |
每个输出通道可单独设置低通滤波器（LPF）和高通滤波器（HPF），可调整参数为：滤波器类型：Linkwitz-Riley/Bessel/Butterworth 频率转折点：20Hz-20KHz、共239个频点 衰减斜率：12dB/oct、18dB/oct、24dB/oct、30dB/oct、36dB/oct、42dB/oct、48dB/oct | |||||
|
压缩设置 |
门限值:-40dBu~+20dBu、步距为0.5dBu; 压缩比：1.0:1~20:1 小于2.0:1时，步距为0.1 大于2.0:1时，步距为0.5； 响应时间：0.3mS~200mS,小于1mS,步距为0.1mS 大于1mS,步距为1mS 释放时间：50mS~5000mS 步距为1mS | |||||
|
限幅器设置 |
每个输出通道可单独设置限幅器，可调整参数为：门限值：-40dBu~+20dBu、步距为0.5dBu 起动时间：0.3ms~200ms、小于1ms，步距为0.1ms；大于1ms，步距为1ms 释放时间：50ms~5000ms | |||||
|
输出均衡 |
每个输出通道可设6个均衡，均衡方式可选择Parameter/Lo-Shelf/Hi-Shelf。A、 在Parameter状态下可调整参数为：中心频率点：20Hz-20KHz、共239个频点 带宽：0.05oct-3oct、步距为0.05oct 增益：-20dB-+20dB、步距为0.1dB B、 在Lo-Shelf和Hi-Shelf状态下可调整参数为： 中心频率点：20Hz-20KHz、共239个频点 斜率：6dB/12dB 增益：-20dB-+20dB、步距为0.1dB | |||||
|
处理器 |
96KHz采样频率，32-bit DSP处理器，24-bit A/D及D/A转换 |
|
| |||
|
显示 |
2×24 LCD蓝色背光显示设置，6段LED显示输入/输出的精确数字电平表、哑音及编辑状态 | |||||
|
功耗 |
≤25瓦 |
|
|
|
|
|
|
电源 |
AC110V/220V 50/60Hz |
|
|
|
| |
|
产品尺寸(宽×深×高) |
482×228×44mm |
|
|
|
|
|
|
净重 |
4.1kg |
|
|
|
|
|
|
运输尺寸(宽×深×高) |
1PC:555X325X98mm/0.0177m³ 6PCS:569X339X612mm/0.1180m³ |
|
| |||
|
毛重 |
1PC:5(kg) 6PCS:31.5(kg) |
|
|
|
| |
